Противодроновая сетка из стального каната
Замкнутый контур защиты для подстанций, резервуарных парков, энергоблоков и технологических установок. Перехват дрона до контакта с оборудованием.
- Пассивная защита 24/7 — без электроники, без энергоснабжения
- Нержавеющая сталь AISI 304 / 316 — не требует окраски
- Изготовление по размерам объекта, монтаж модульными секциями
Пришлите габариты объекта — подготовим коммерческое предложение.

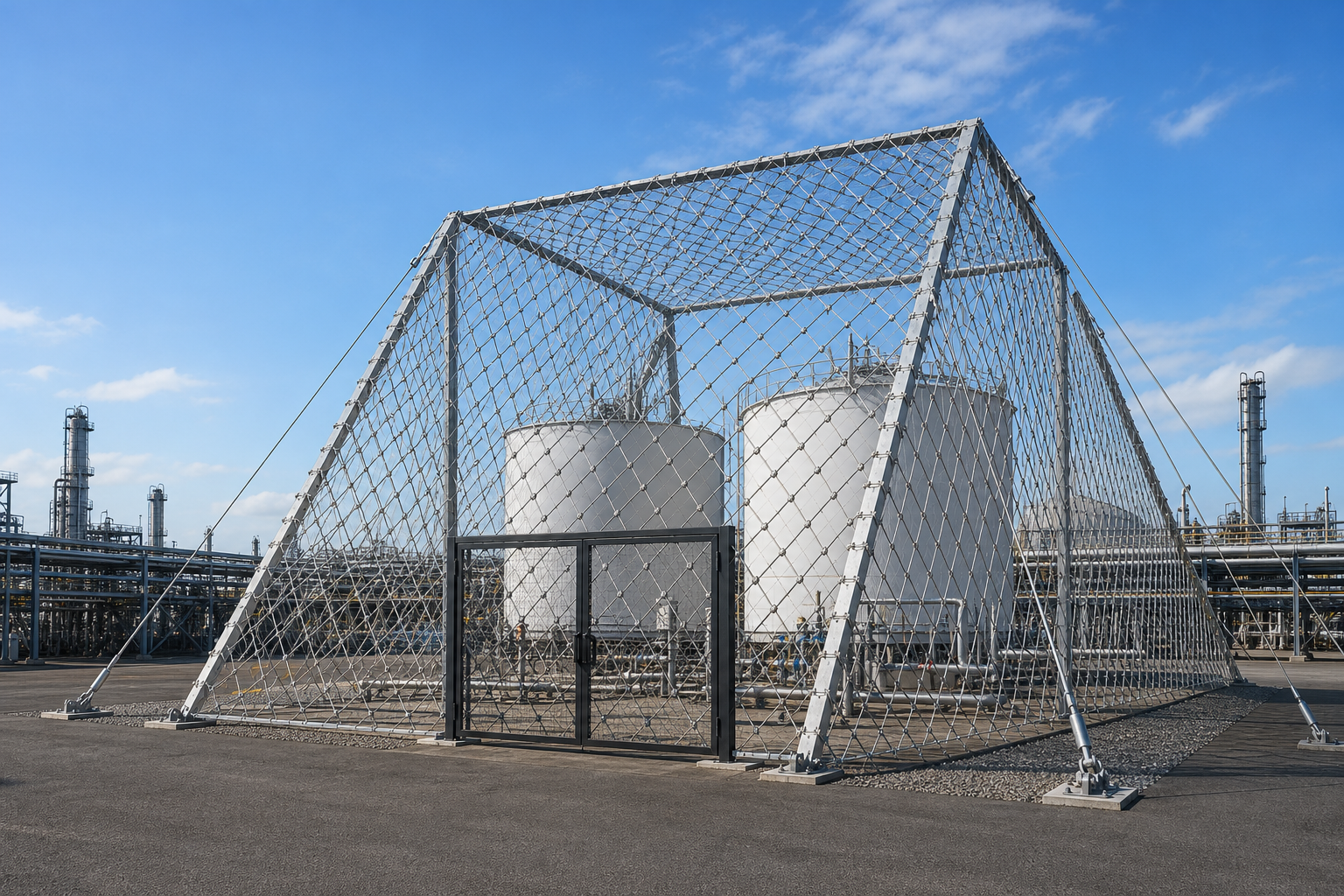

Замкнутый контур над резервуарным парком

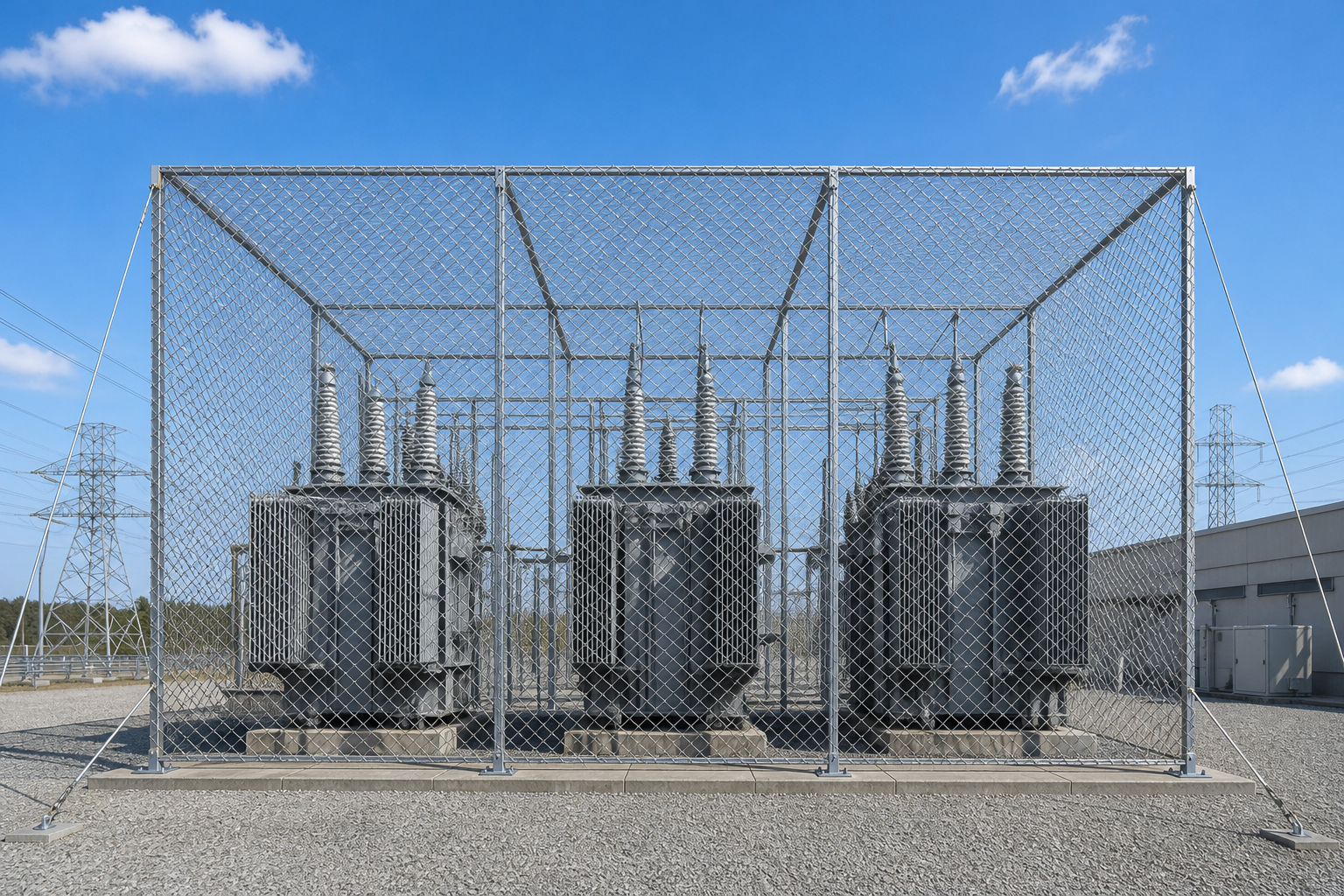

Силовые трансформаторы

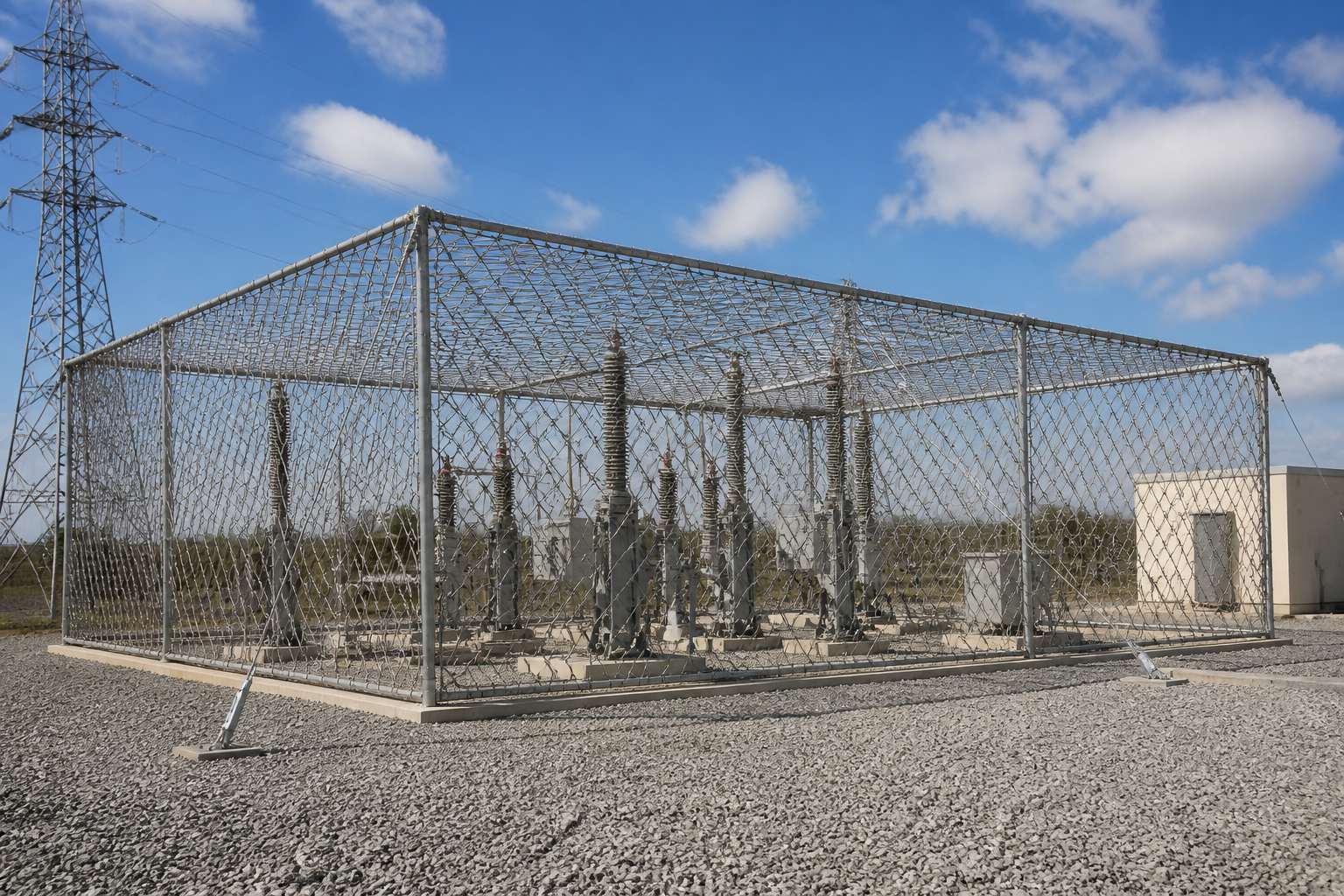

Открытые распределительные устройства

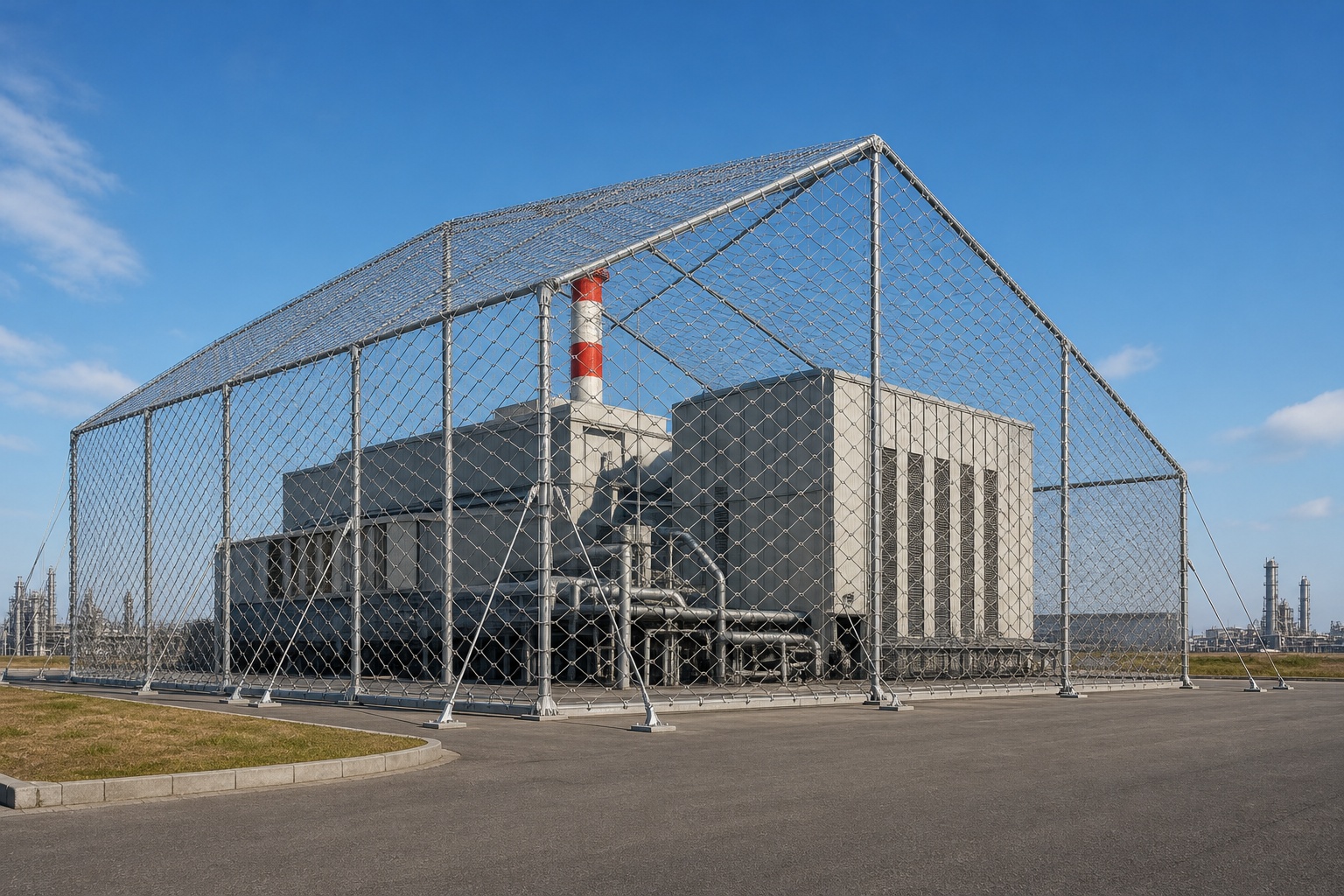

Энергоблоки и ТЭЦ

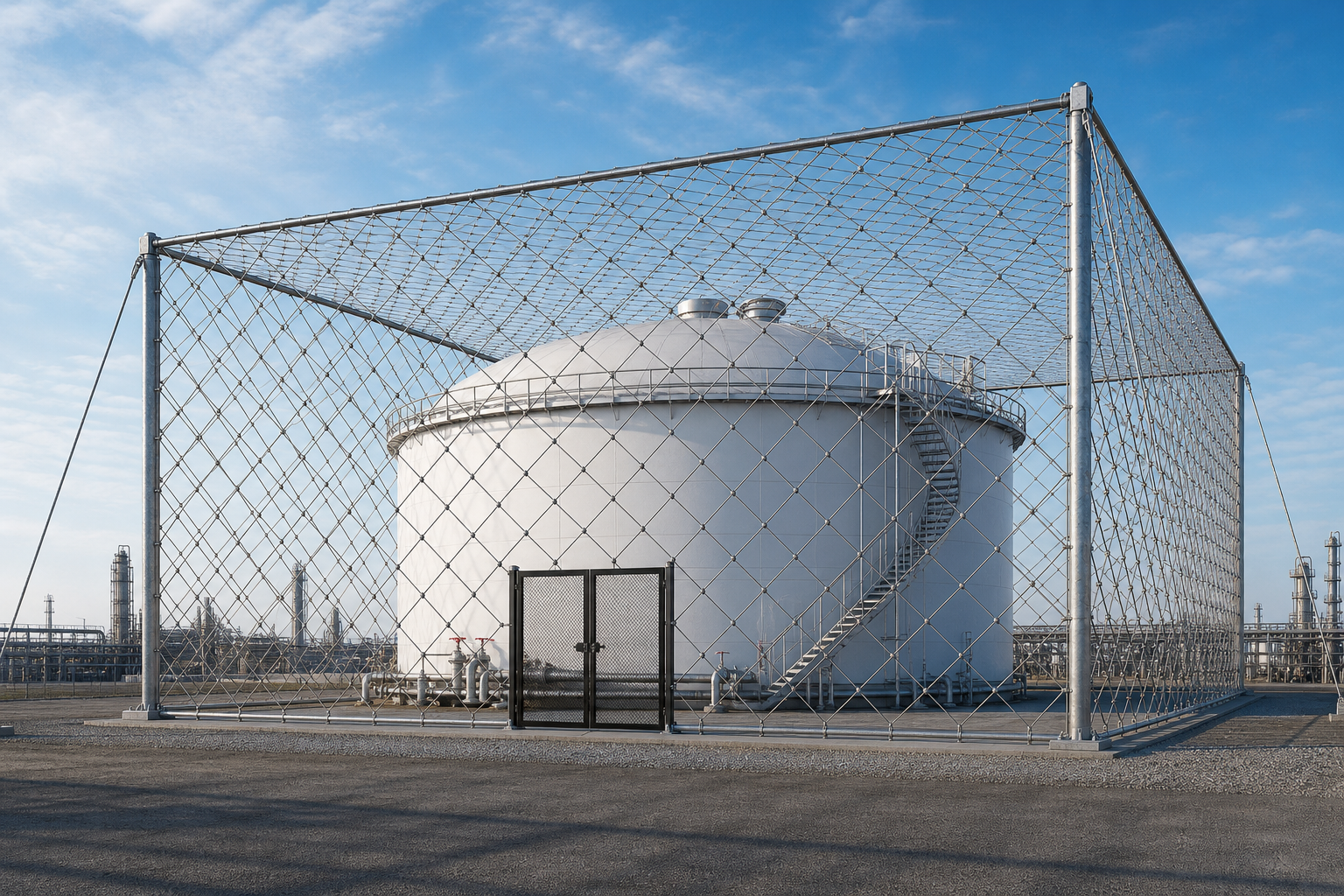

Вертикальные резервуары

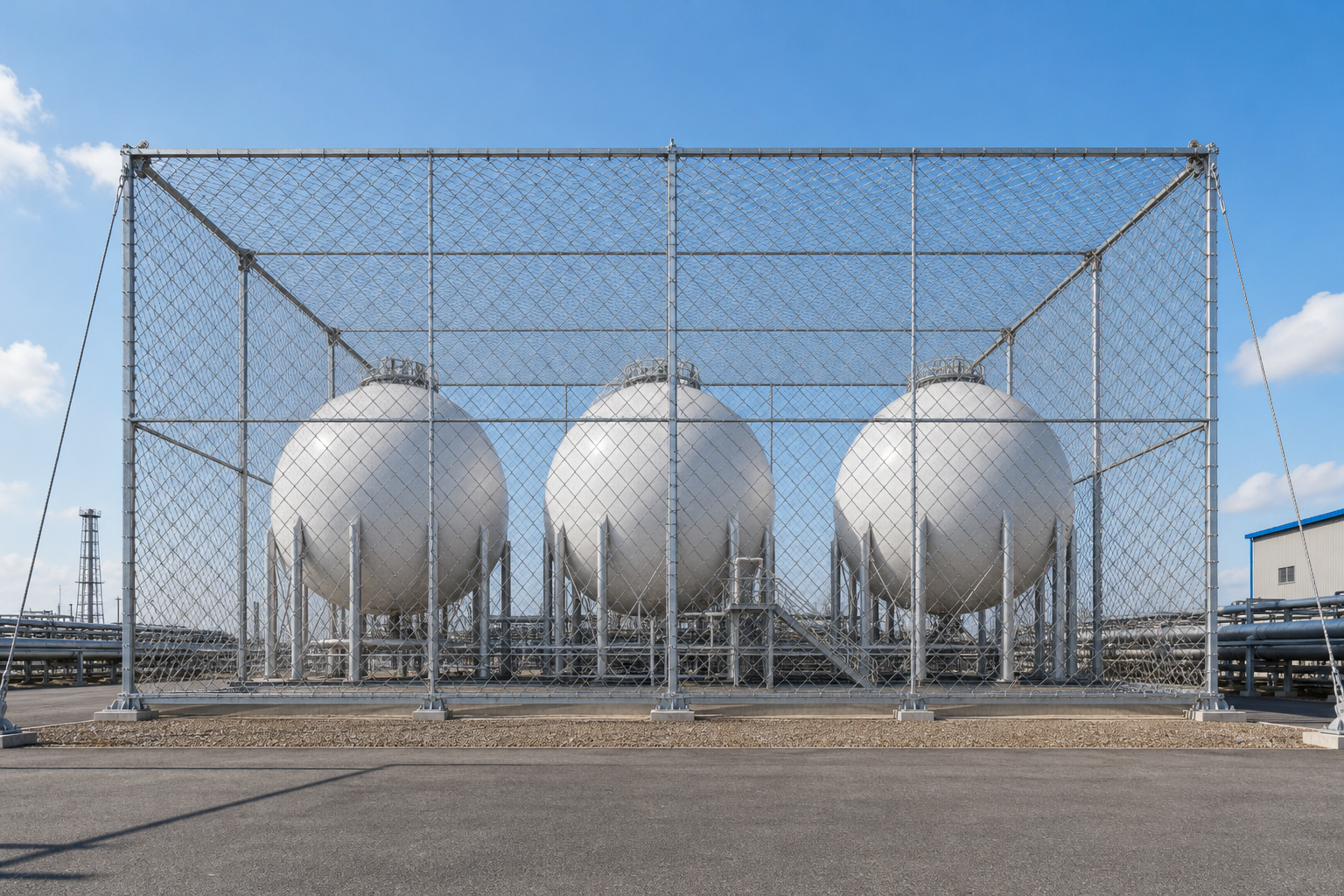

Шаровые резервуары СУГ / СПГ

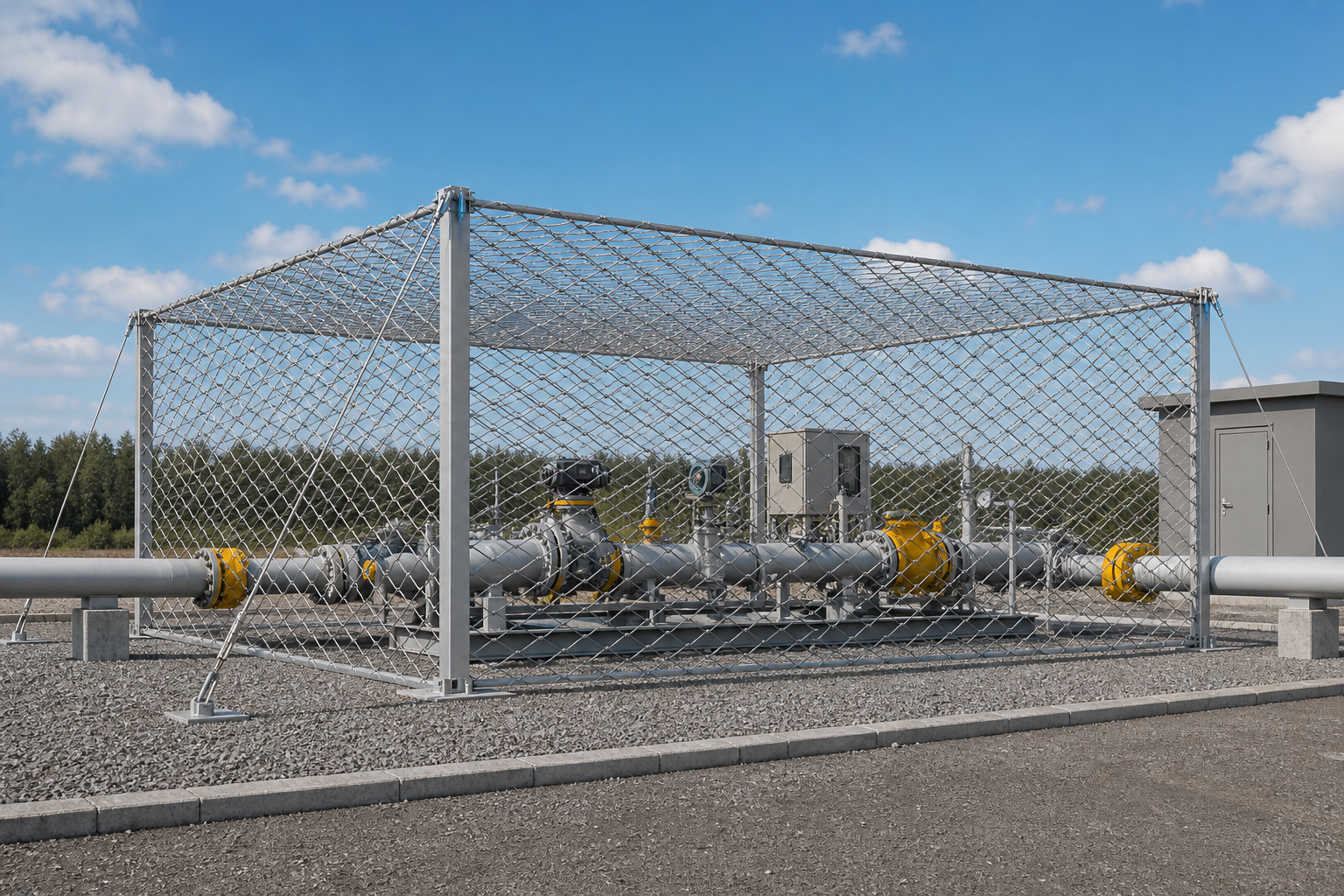

Узлы учёта и распределения газа

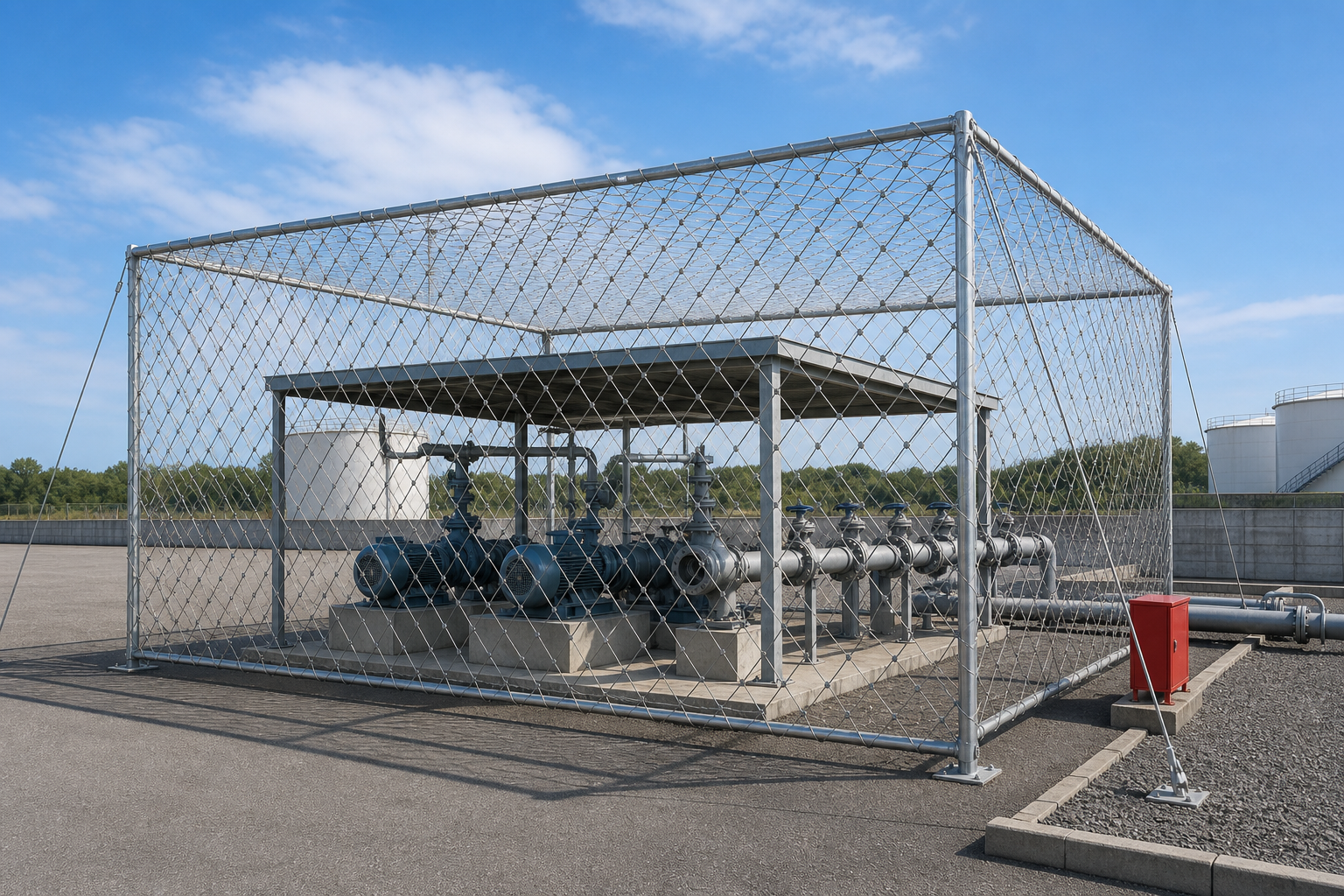

Насосные станции и коллекторы

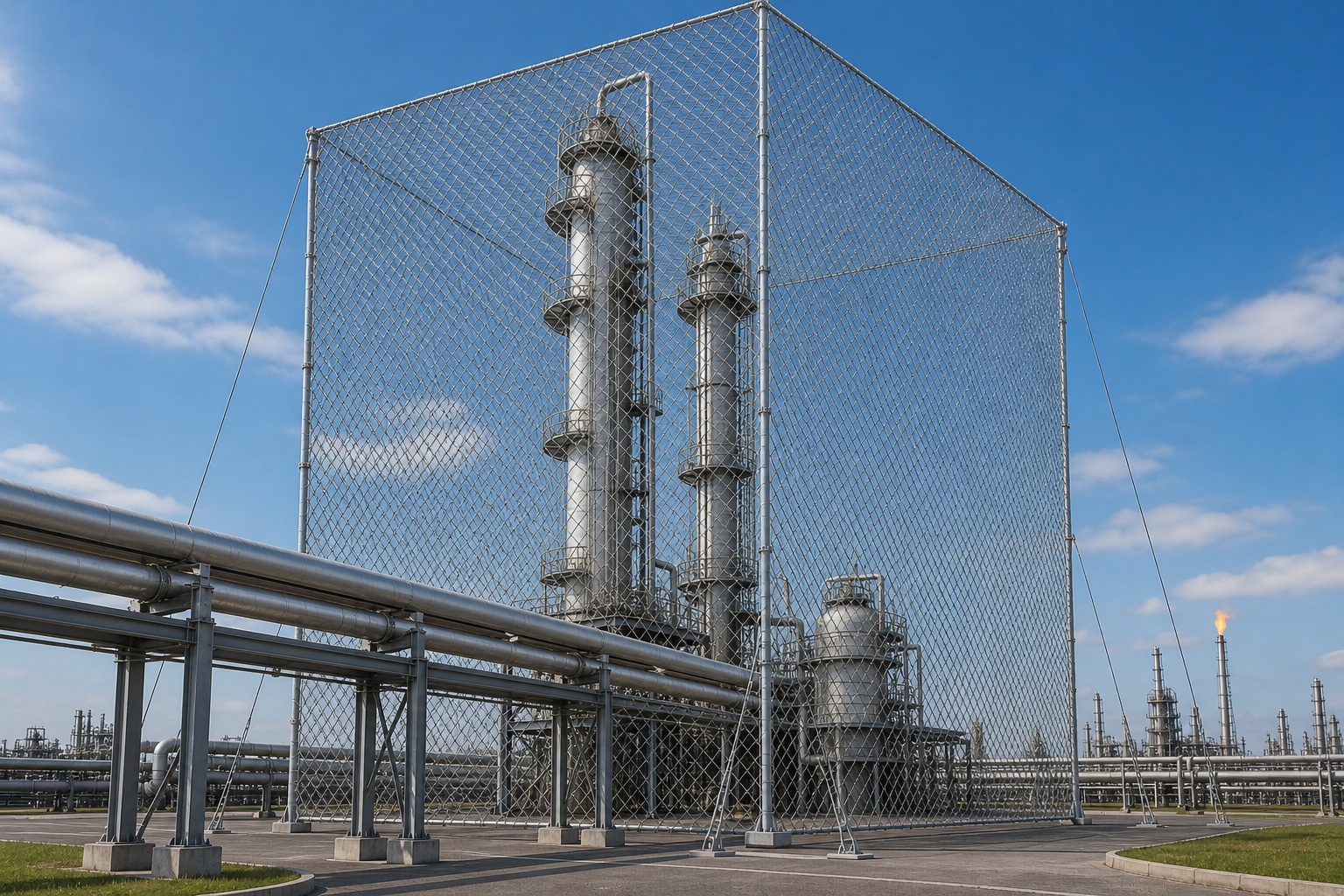

Технологические установки и колонныКак это устроено в деталях
Атаки БПЛА на объекты ТЭК стали системной угрозой
Средства радиоэлектронной борьбы не закрывают автономные дроны, летящие по заданным координатам. Последний рубеж — физический барьер.
РЭБ не всегда работает
Автономные и инерциально управляемые дроны не зависят от канала связи — подавление сигнала их не останавливает.
Полимерные сетки не держат
Зажигательные и режущие боевые части легко разрушают полипропиленовые и нейлоновые полотна.
Одна пробоина — простой
Даже частичное поражение резервуара или трансформатора означает остановку производства и ремонт.
Объекты нельзя укрыть штатно
Открытые распределительные устройства и резервуарные парки физически невозможно накрыть капитальным сооружением.

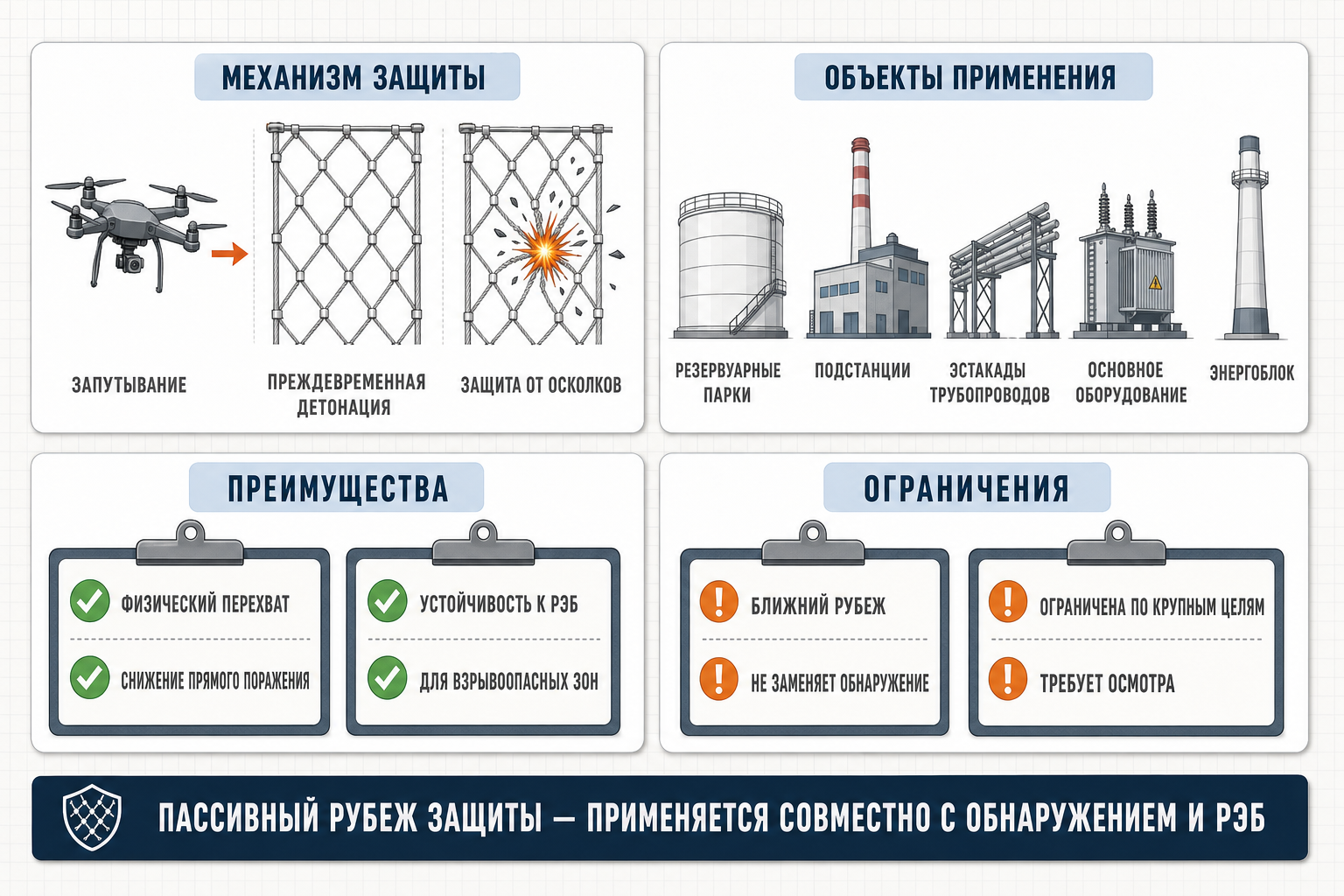

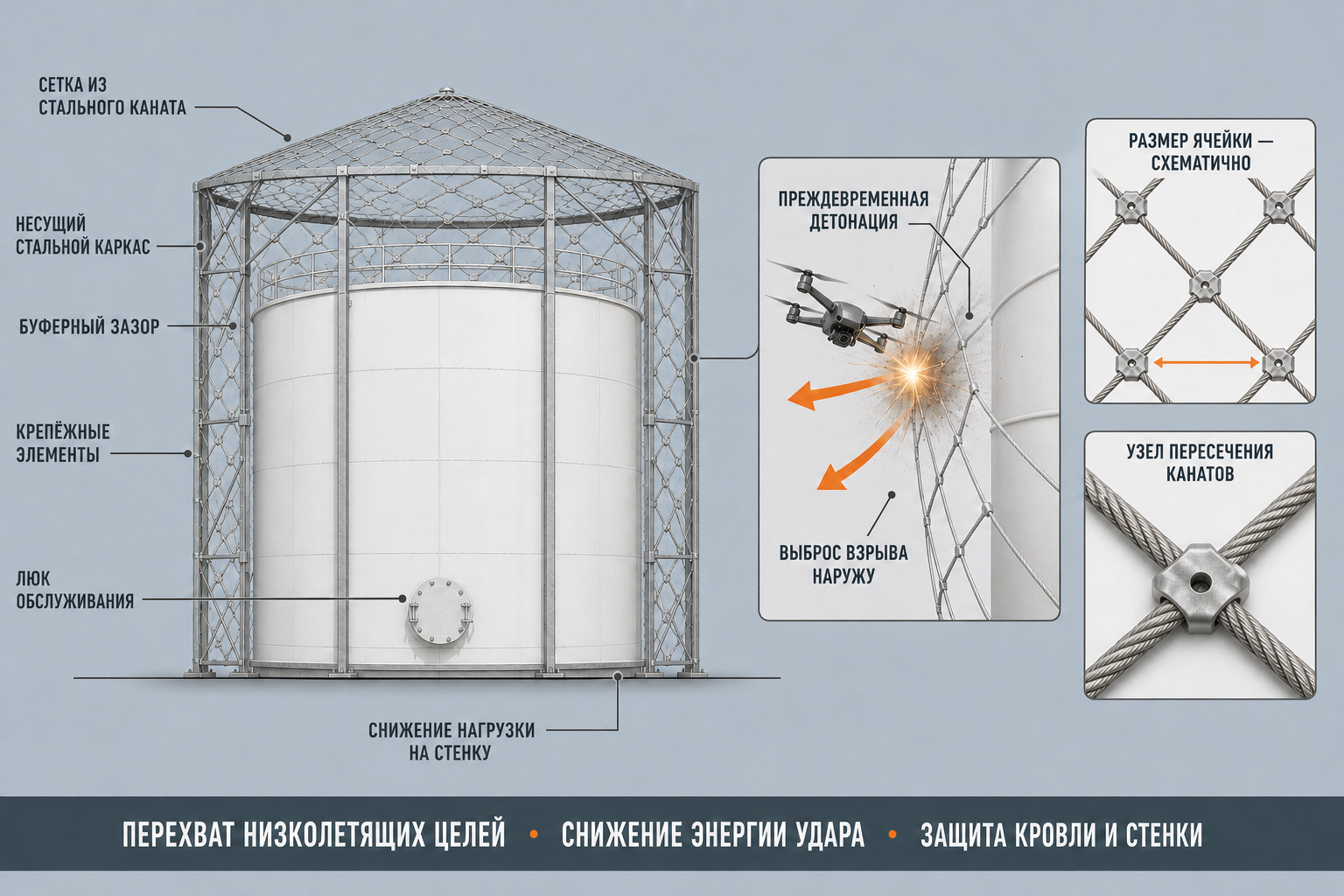

Сетка перехватывает дрон до контакта с оборудованием
Гибкая сетка из нержавеющего стального каната образует замкнутый объём вокруг защищаемого оборудования. Дрон входит в зону защиты, теряет тягу и падает снаружи — либо срабатывает преждевременно, на безопасном расстоянии от объекта.
Дрон входит в зону защиты
Внешний контур сетки — первый физический рубеж на подлёте к оборудованию.
Запутывание винтов
Лопасти захватываются канатами сетки; дрон теряет управление и тягу.
Преждевременная детонация
При наличии боевой части срабатывание происходит в стороне от оборудования, а не на его поверхности.
Защита от осколков и волны
Сетка принимает осколки на себя; буферный зазор снижает нагрузку на стенку и кровлю.

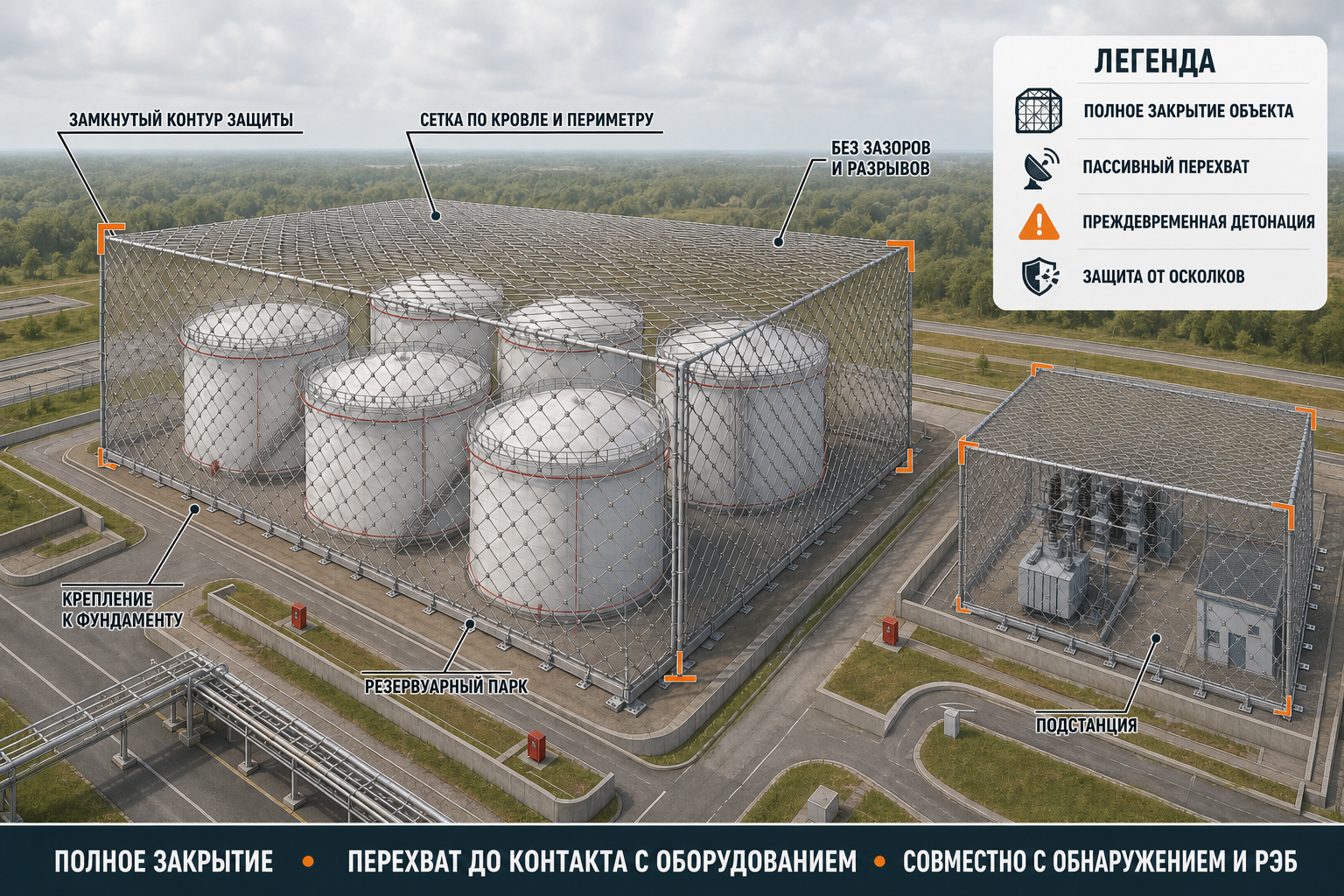

Замкнутый контур: сетка по кровле и всему периметру
Если открыта хотя бы одна сторона — дрон заходит через неё, и защита теряет смысл. Мы проектируем замкнутый объём: кровля плюс четыре вертикальные плоскости с креплением к фундаменту по всему периметру.
Кровля
Горизонтальная плоскость закрывает заход сверху и сбрасывает обломки наружу.
Четыре стороны
Вертикальные плоскости доходят до земли и исключают боковой заход.

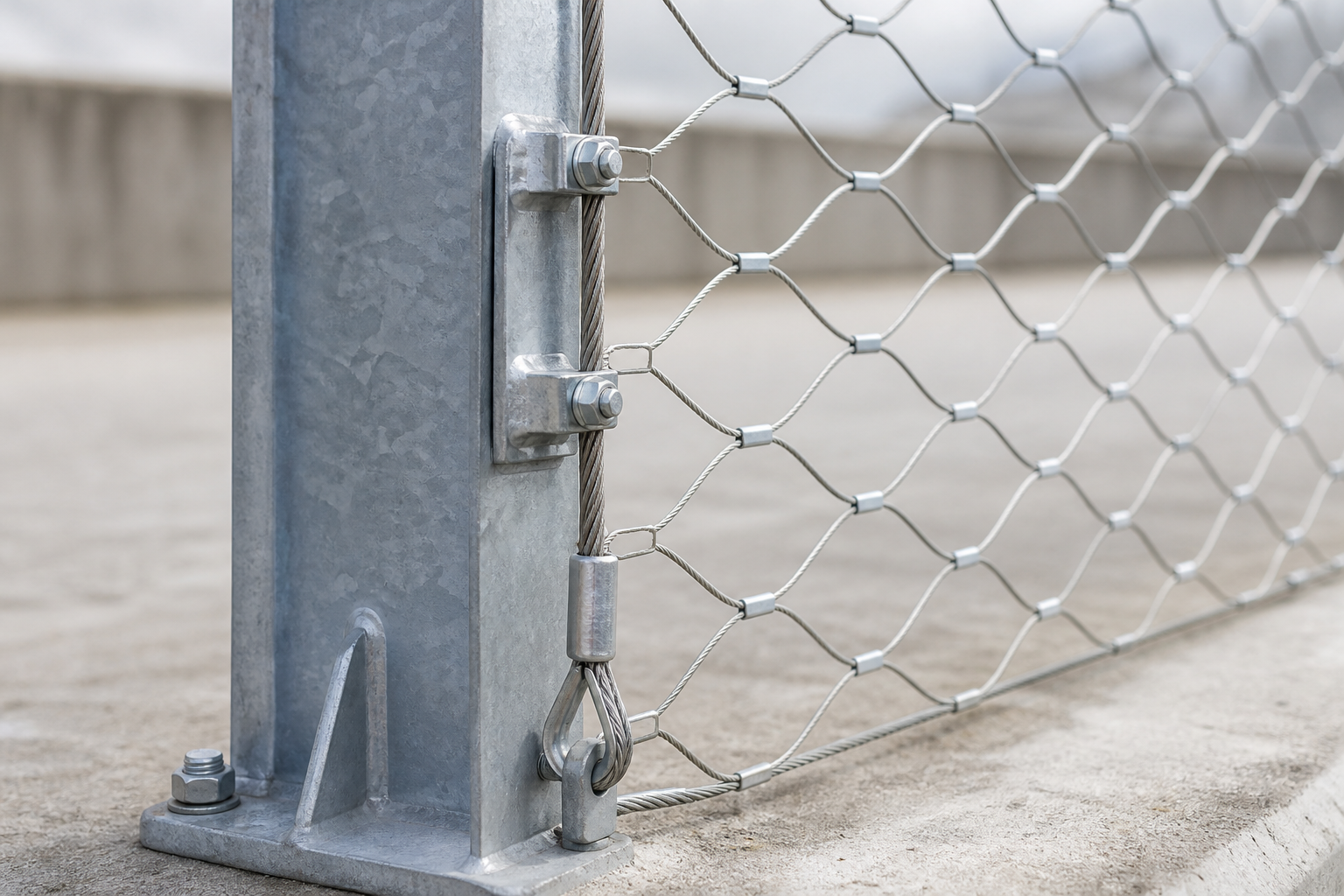

Крепление по контуру
Анкеровка к фундаменту и башмакам по всему периметру, плюс система натяжения.
Без зазоров и разрывов
Секции сшиваются по всей длине; стыки и углы герметичны по контуру.
Контур проектируется индивидуально: высота зависит от габаритов оборудования, а безопасное расстояние от сетки до оборудования задаётся расчётом.
Почему стальной канат, а не полимерная сетка
Работает без электроэнергии
Пассивный барьер не требует питания, не создаёт помех связи и не мешает работе систем обнаружения и РЭБ.
Не требует окраски
Нержавеющая сталь AISI 304/316 сохраняет свойства в атмосфере промышленных и приморских объектов.
Выдерживает резку и поджог
В отличие от полимерных полотен металлический канат не разрушается зажигательной или режущей боевой частью.
Модульная конструкция
Поставка секциями; повреждённую секцию меняют отдельно, без демонтажа всего контура.
Изготовление по габаритам
Любая геометрия и пролёт: резервуар, блок здания, группа оборудования, протяжённый участок.
Инженерный расчёт
Учитываем ветровую и снеговую нагрузку, напряжения в опорах и безопасные расстояния до оборудования.
Конструкция и технические параметры
Ниже — типовые конфигурации. Итоговые параметры уточняются по объекту и подтверждаются протоколом испытаний.
Прокрутите таблицу →
| Параметр | Конфигурация A малые FPV | Конфигурация B универсальная | Конфигурация C большие пролёты |
|---|---|---|---|
| Размер ячейки | 40 × 40 мм | 65 × 65 мм | 100 × 100 мм |
| Диаметр каната | 2,5 мм | 3,0 – 4,0 мм | 4,0 – 6,0 мм |
| Конструкция каната | 7×7 | 7×7 / 7×19 | 7×19 |
| Материал каната | AISI 316 / 316L, дуплекс 2205 | AISI 304 / 304L / 316 / 316L | углеродистая сталь, горячее цинкование / AISI 304 / 316 |
| Материал обжимного зажима | алюминиевый сплав | алюминиевый сплав / оцинкованная сталь | оцинкованная сталь / AISI 316 |
| Тип обжимного зажима | крестообразный обжимной зажим (4 канала, центральное отверстие) — узел не развязывается при ударе | ||
| Варианты покрытия | горячее цинкование (ISO 1461) · гальваническое цинкование · алюмоцинк (Zn-Al) · ПВХ- или нейлоновая оболочка каната · порошковая окраска по RAL | ||
| Разрывная нагрузка каната (на один канат) | от 3,9 кН (≈ 0,4 тс) | 5,6 – 10,9 кН (≈ 0,6 – 1,1 тс) | 10,9 – 20,5 кН (≈ 1,1 – 2,1 тс) |
| Несущий трос контура | Ø 8 – 16 мм, система предварительного натяжения | ||
| Превышение над оборудованием | 2 – 4 м (по расчёту) | ||
| Безопасное расстояние до оборудования | не менее 4 – 5 м (по расчёту) | ||
| Рабочий диапазон температур | −40 °C … +80 °C (типовое значение) | ||
| Монтаж | модульные секции, сшивной трос, крепление к фундаменту | ||
Разрывная нагрузка приведена для одного каната и подтверждается протоколом испытаний партии. Рабочая нагрузка принимается с коэффициентом запаса 5–6.
О данных. Приведённые значения — рекомендуемые параметры для проектирования, сформированные по рыночным аналогам профильной продукции, инженерным публикациям по пассивной защите объектов от БПЛА и типовым характеристикам канатов соответствующего диаметра. Окончательные характеристики подтверждаются проектом и заводским протоколом испытаний.
Материалы и покрытия — варианты поставки
Канат и обжимные зажимы поставляются в нескольких исполнениях; конкретное подбирается по климату, агрессивности среды и бюджету объекта.
Нержавеющая сталь AISI 304 / 304L
Базовое исполнение. Сухой и умеренно влажный климат, объекты ТЭК вдали от моря. Окраска не требуется.
Нержавеющая сталь AISI 316 / 316L
Повышенная стойкость к хлоридам и промышленной атмосфере. Влажный климат, приморские и химические объекты.
Дуплекс 2205
Максимальная прочность и коррозионная стойкость. Морское побережье, хлоридная и агрессивная среда.
Углеродистая сталь, горячее цинкование
Покрытие по ISO 1461. Наиболее экономичное решение для больших площадей и протяжённых контуров.
Гальваническое цинкование · алюмоцинк (Zn-Al)
Тонкое покрытие для лёгких конструкций; алюмоцинк даёт повышенную долговечность в атмосфере.
ПВХ- или нейлоновая оболочка каната
Защита от истирания, снижение шума, цветные решения под объект.
Материал обжимного зажима — алюминиевый сплав, оцинкованная или нержавеющая сталь AISI 316 — подбирается под материал каната и среду эксплуатации. Возможна порошковая окраска по RAL.
Три типовые конфигурации под разные задачи
Конфигурация выбирается по типу цели и геометрии объекта. Возможна любая комбинация параметров по проекту.
Малые FPV-дроны
- Ячейка 40 × 40 мм
- Канат Ø 2,5 мм, 7×7
- AISI 316 / 316L, дуплекс 2205
- Разрывная нагрузка от 3,9 кН (≈ 0,4 тс)
Универсальная
- Ячейка 65 × 65 мм
- Канат Ø 3,0 – 4,0 мм, 7×7 / 7×19
- AISI 304 / 304L / 316 / 316L
- Разрывная нагрузка 5,6 – 10,9 кН (≈ 0,6 – 1,1 тс)
Большие пролёты
- Ячейка 100 × 100 мм
- Канат Ø 4,0 – 6,0 мм, 7×19
- углеродистая сталь, горячее цинкование / AISI 304 / 316
- Разрывная нагрузка 10,9 – 20,5 кН (≈ 1,1 – 2,1 тс)

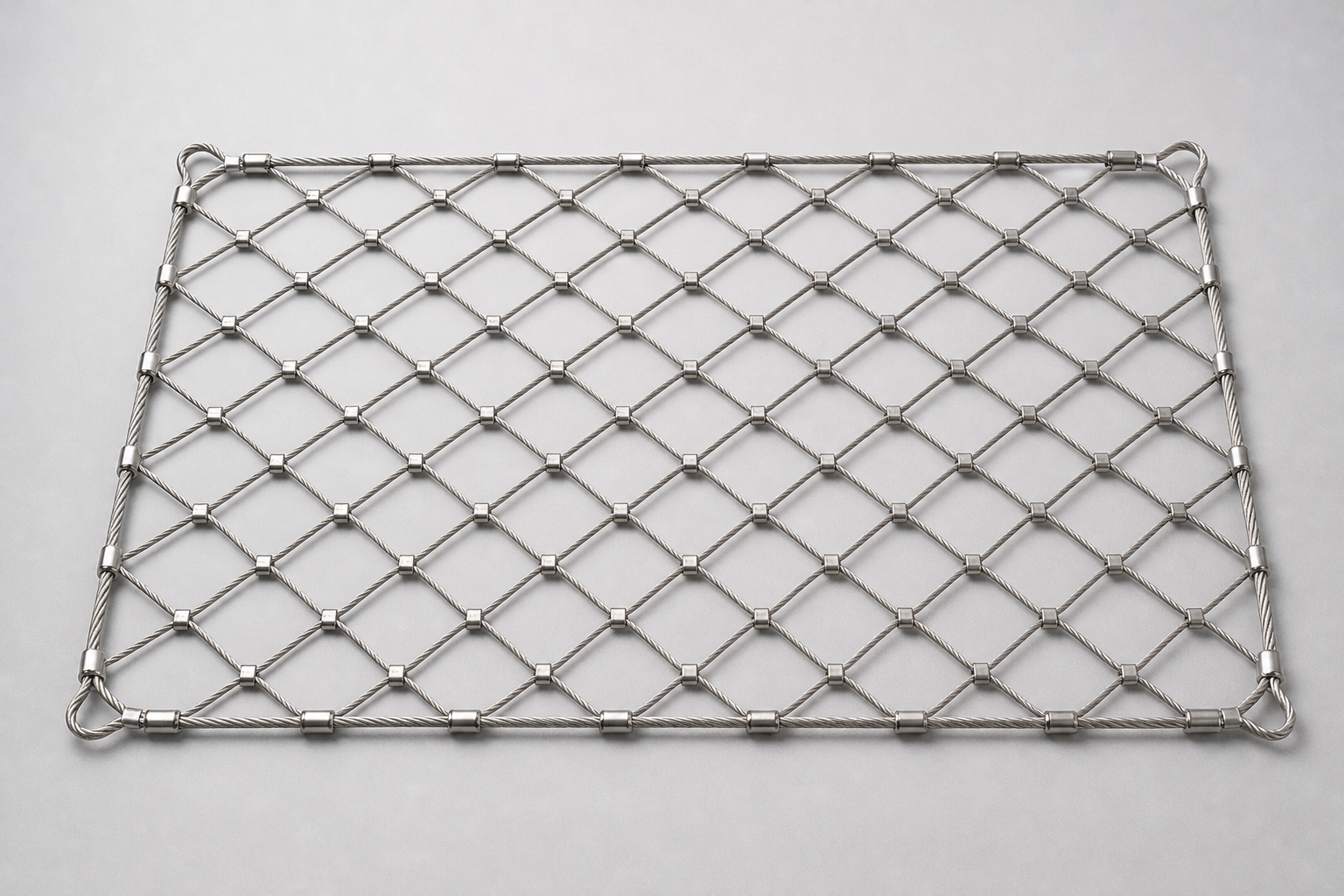

Полотно сетки: нержавеющий стальной канат, узлы пересечения обжаты крестообразным зажимом, кромка оформлена несущим тросом.

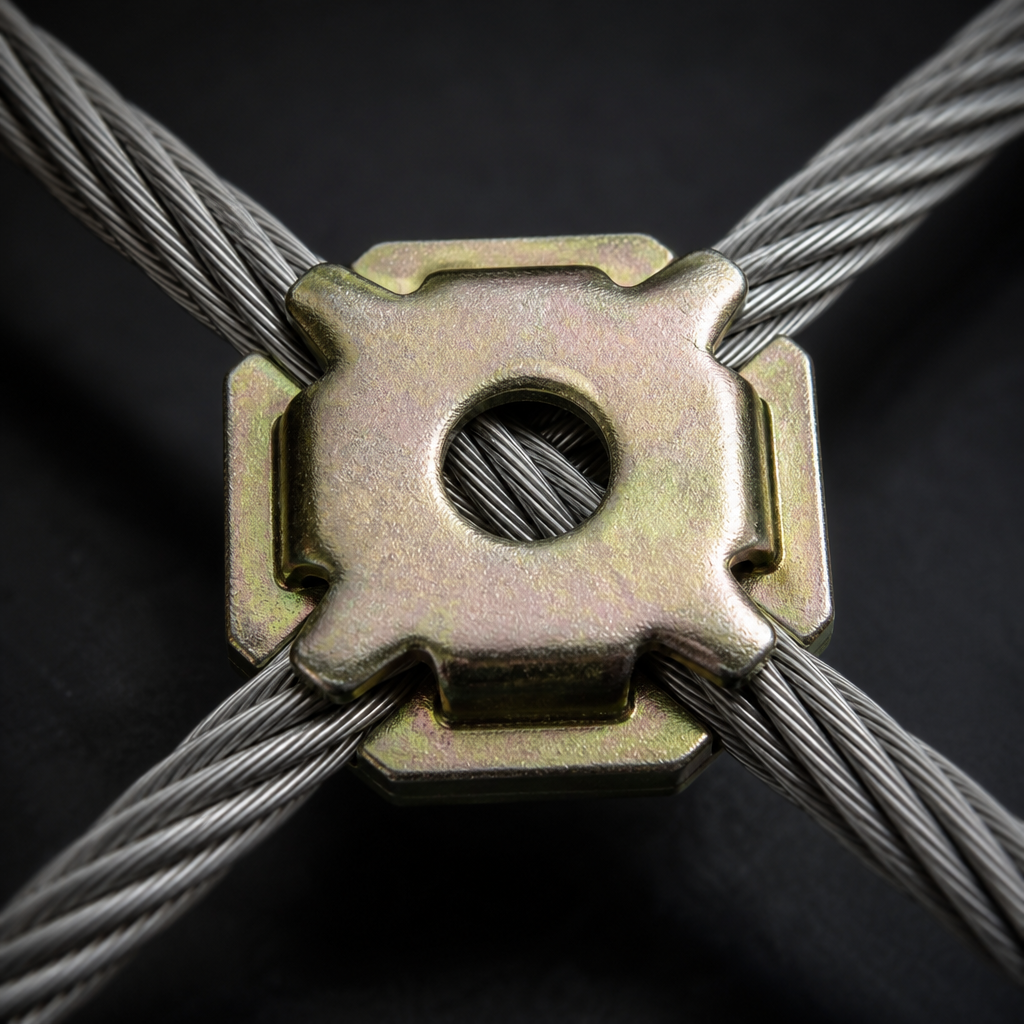

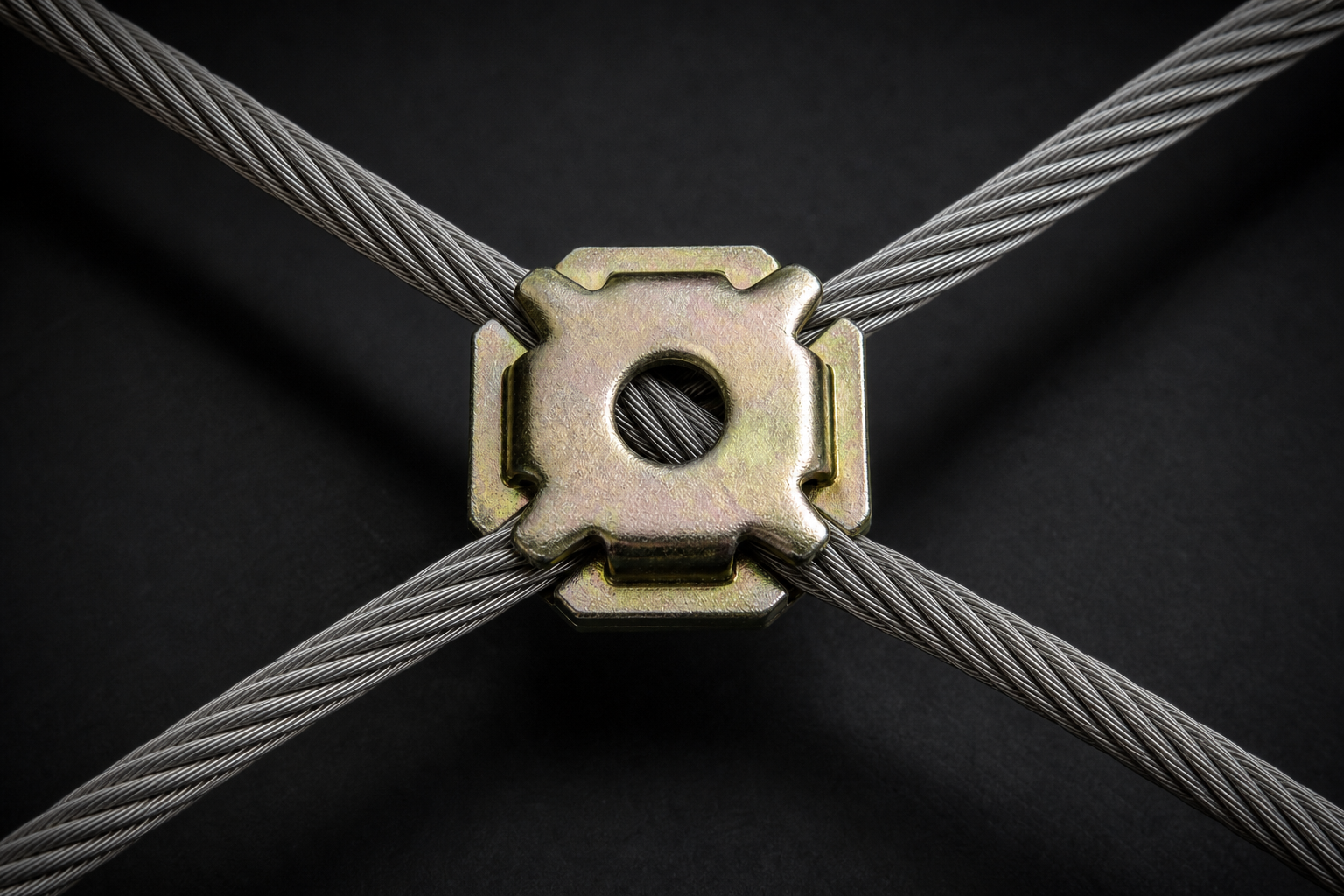

Узел пересечения: два каната обжаты крестообразным зажимом — узел не развязывается при ударе.

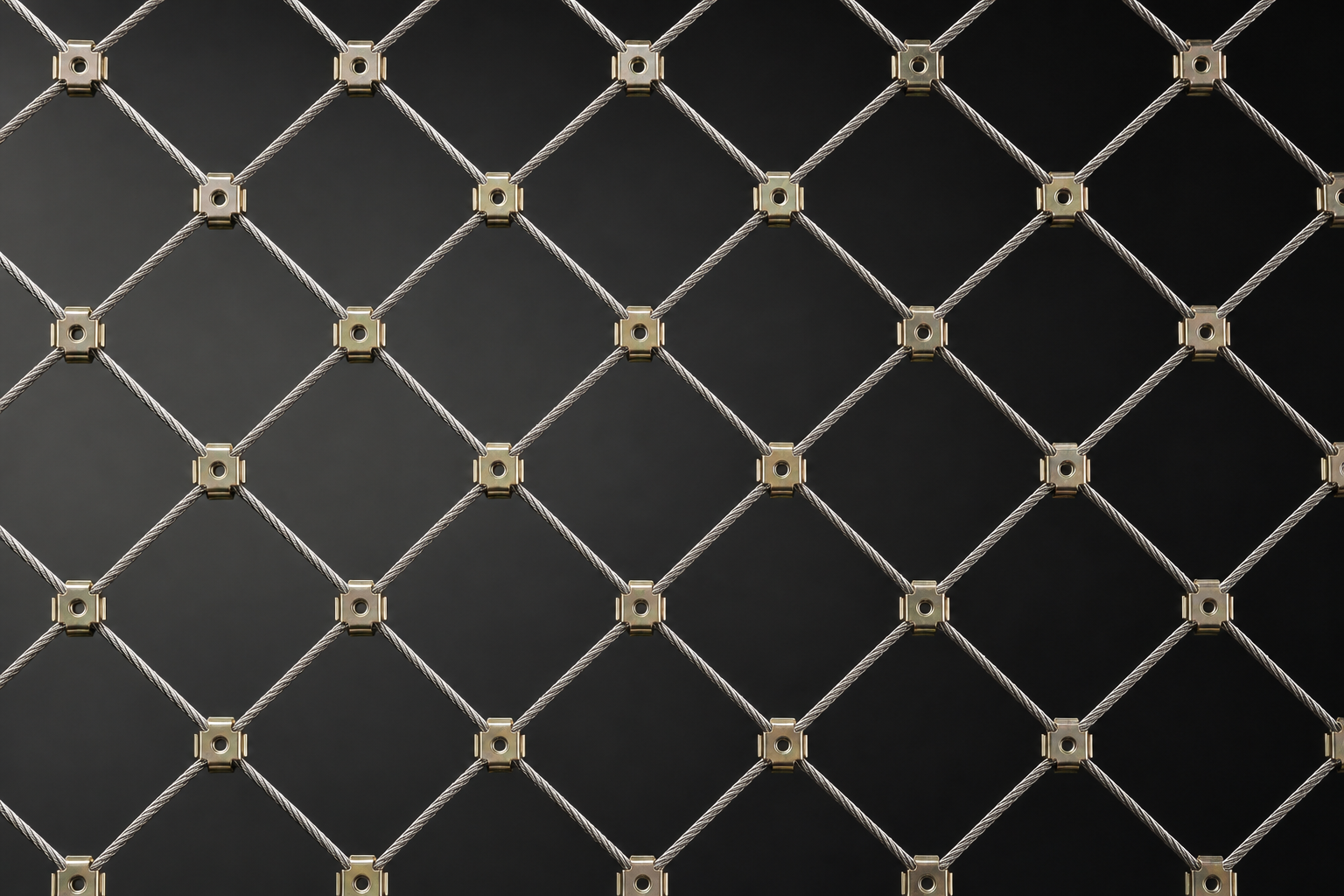

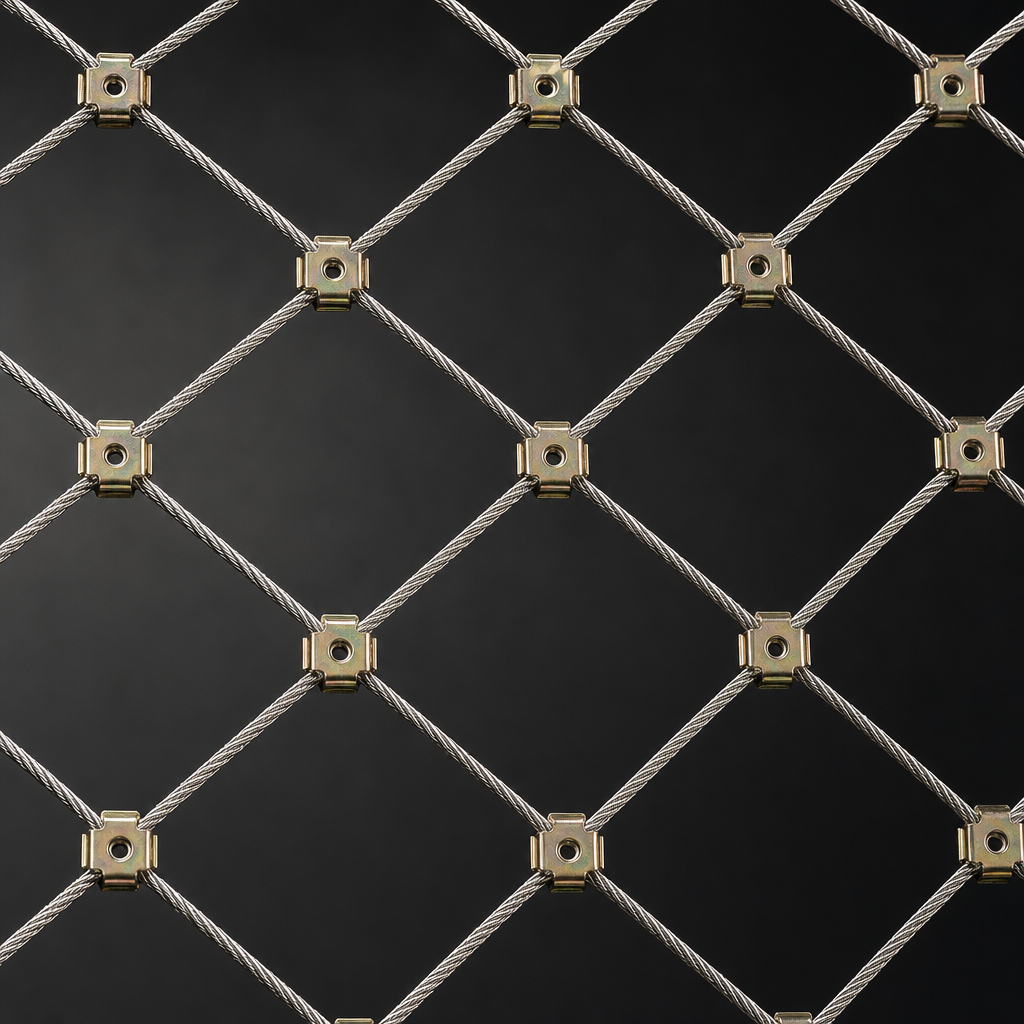

Ромбовидная ячейка: равномерная структура по всей площади полотна.Что входит в поставку
- Секции сетки по размерам объекта
- Несущий и сшивной трос, узлы крепления и натяжения
- Крестообразные обжимные зажимы, анкерные элементы
- Схема монтажа и ведомость секций
- Протокол испытаний на разрывную нагрузку
Что закрываем
Замкнутый контур проектируется под каждый объект: габариты, высотные отметки, существующие конструкции и требования безопасности.
Не нашли свой тип объекта? Пришлите схему или фотографии — подберём конфигурацию и рассчитаем стоимость.
Канатная сетка против других решений
Пассивный барьер не заменяет обнаружение и РЭБ — он работает совместно с ними и остаётся последним рубежом, который нельзя заглушить.
Прокрутите таблицу →
| Решение | Физический перехват | Нужна электроэнергия | Держит резку и поджог | Помехи связи и РЭБ | Обслуживание |
|---|---|---|---|---|---|
| Сетка из стального каната | Да | Нет | Да | Нет | Осмотр, замена секций |
| Полимерная сетка (ПП / ПА) | Да | Нет | Нет | Нет | Замена при УФ-старении |
| Сварная / кручёная сетка | Да | Нет | Частично | Нет | Ремонт при деформации |
| Нейлон / арамид | Да | Нет | Нет | Нет | Ограниченный ресурс |
| Средства РЭБ | Нет | Да | — | Да | Настройка, лицензии |
| Активный перехват | Да | Да | — | — | Дежурный расчёт |
Сравнение приведено по физическому принципу действия решений. Требования к конкретному объекту определяются проектом и действующими нормами.
От заявки до поставки
Заявка и первичный подбор
Присылаете тип объекта и габариты. Подбираем предварительную конфигурацию и ориентировочную стоимость.
Уточнение данных объекта
Высотные отметки, существующие конструкции, ветровая и снеговая нагрузка, требования по безопасным расстояниям.
Расчёт и коммерческое предложение
Готовим спецификацию секций, схему раскладки и коммерческое предложение с ценой и сроком.
Изготовление и поставка
Изготовление по проекту, упаковка в рулонах и транспортировка до объекта.
Монтаж и приёмка
По запросу — шеф-монтаж и авторский надзор, приёмка контура с проверкой натяжения.

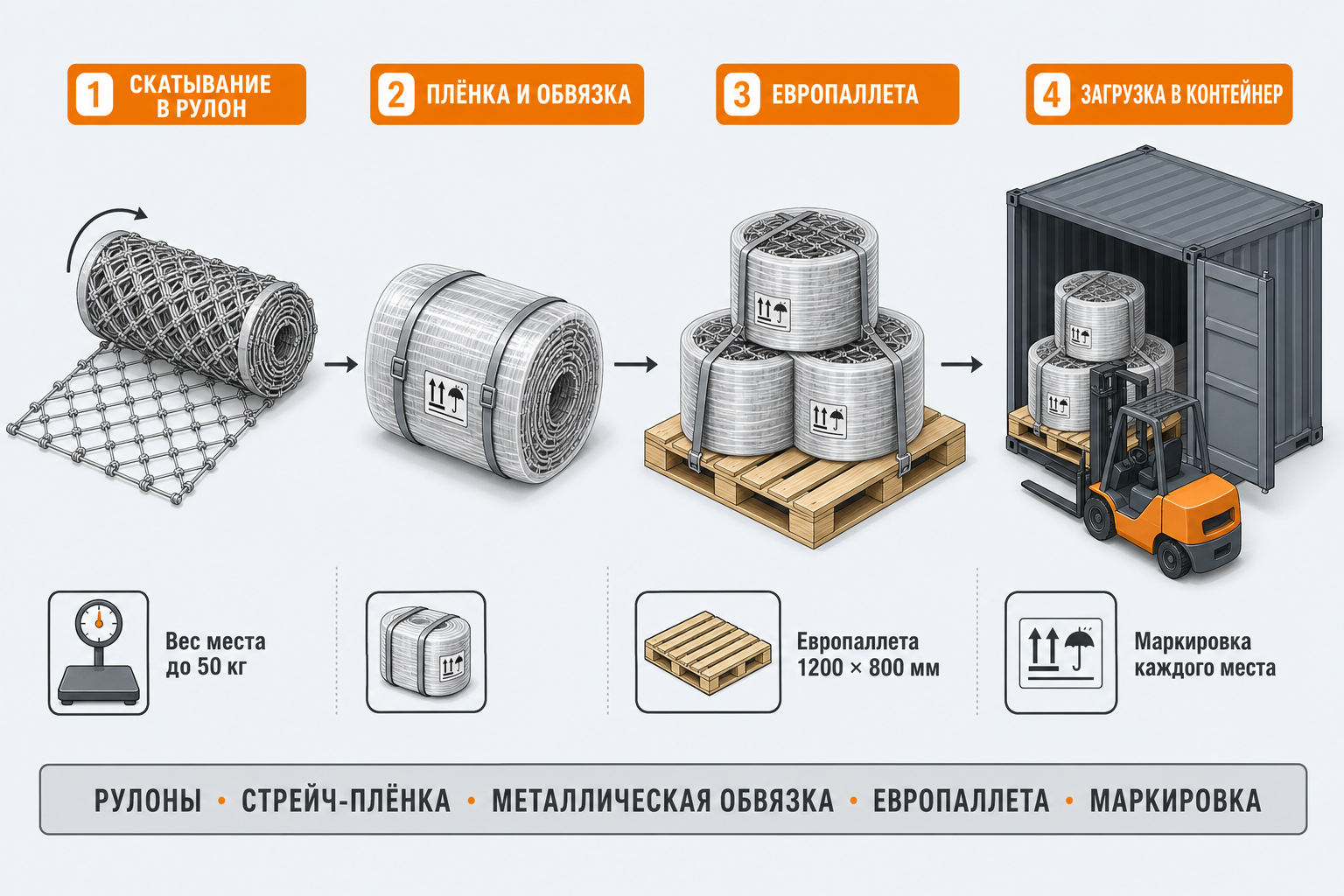

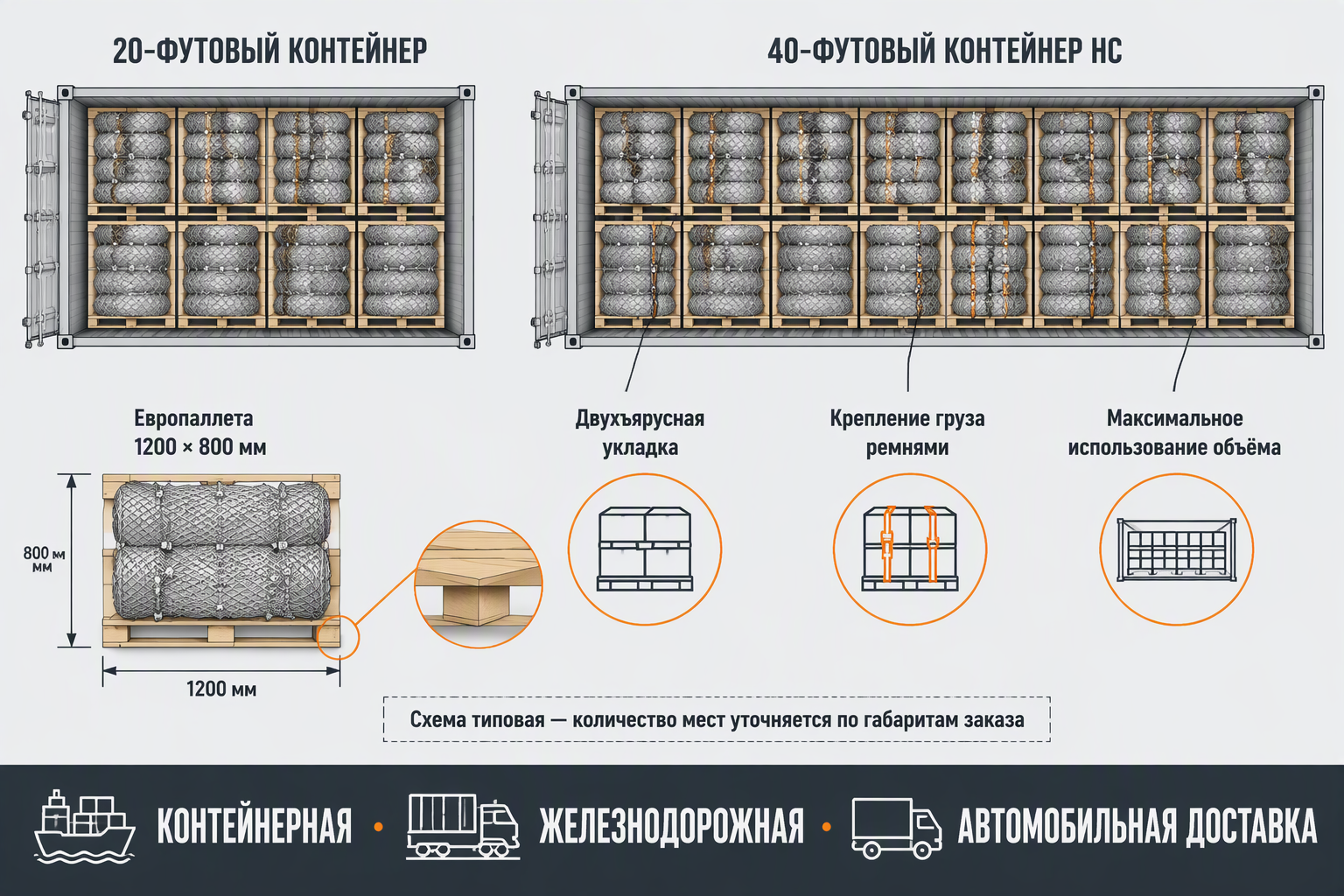

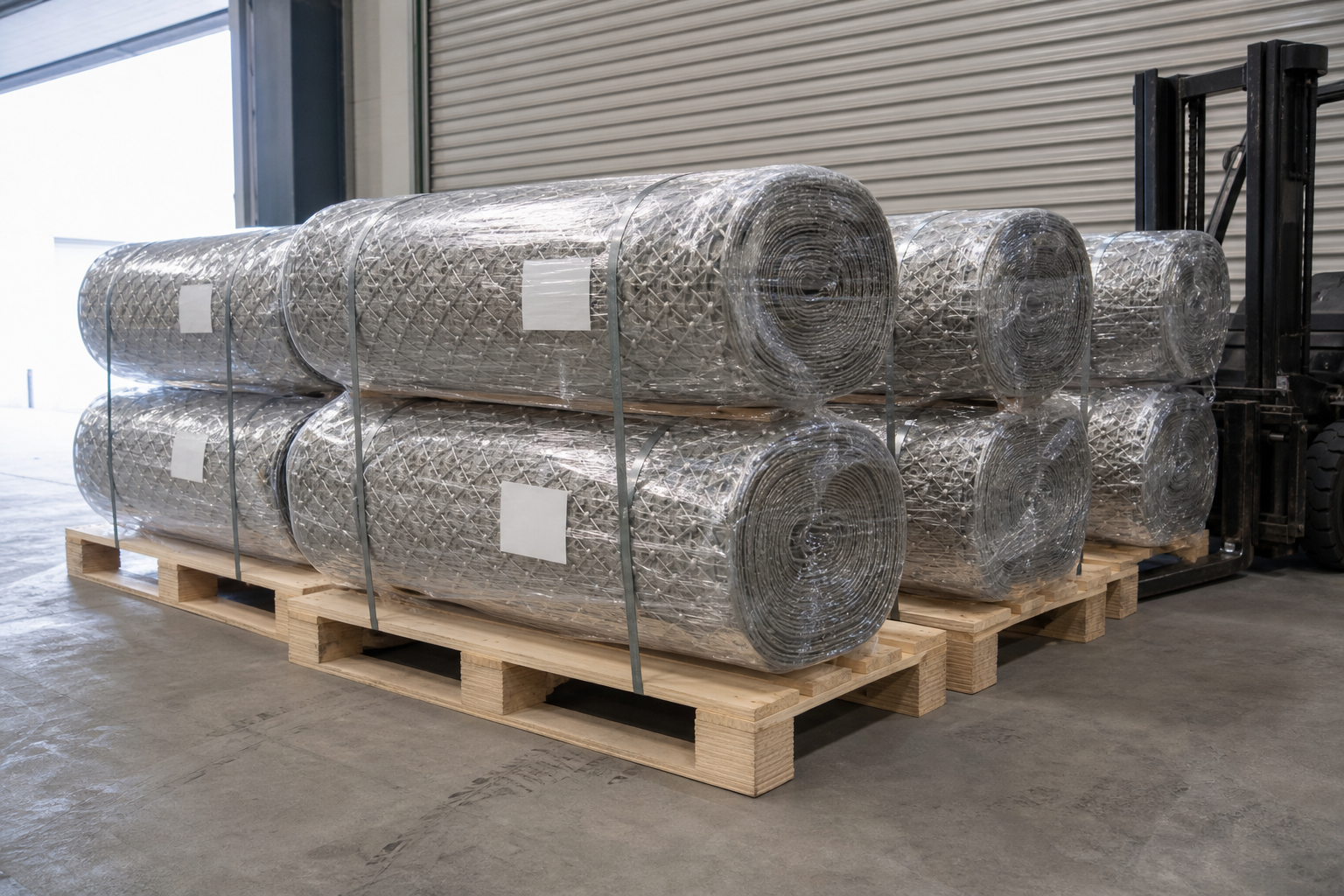

Упаковка и отгрузка
Сетка отгружается в транспортной упаковке, рассчитанной на морскую, железнодорожную и автомобильную перевозку. Каждое место маркируется и фиксируется по схеме загрузки.
Рулоны
Полотна скатываются в рулоны; кромка защищена от разлохмачивания. Вес одного места — до 50 кг.
Плёнка и обвязка
Стрейч-плёнка по всей поверхности плюс металлическая лента в двух поясах; углы защищены.
Европаллета 1200 × 800
Рулоны и плоские секции укладываются на паллеты, стягиваются лентой, при необходимости — в два яруса.
Маркировка
На каждом месте: артикул, размер ячейки, диаметр каната, конфигурация и число мест.
Комплект документов
Упаковочный лист — перечень мест с габаритами и весом.
Протокол заводских испытаний — разрывная нагрузка каната и номер партии.
Паспорт изделия и сертификаты — на материал каната и покрытие.
Фотоотчёт перед отгрузкой — фото упакованных мест и загрузки контейнера.
Условия поставки
Контейнером, железнодорожным или автомобильным транспортом по РФ и СНГ. Базисные условия (EXW, FOB, CIF, CPT) и срок изготовления согласуются в коммерческом предложении.
Схема упаковки и раскладки приведена типовая: количество мест, вес и загрузка контейнера рассчитываются под габариты конкретного заказа и фиксируются в упаковочном листе.
Частые вопросы
Нужна ли электроэнергия и дежурный персонал?
Какой размер ячейки нужен для защиты от малых дронов?
Выдержит ли сетка крупный дрон или боевую часть?
Можно ли крепить сетку к существующим конструкциям?
Не мешает ли сетка обслуживанию оборудования?
Что нужно, чтобы получить стоимость?
Пришлите габариты объекта — рассчитаем стоимость
Укажите тип объекта и размеры. Подготовим конфигурацию, спецификацию секций и коммерческое предложение. Если данных пока мало — напишите, уточним сами.
